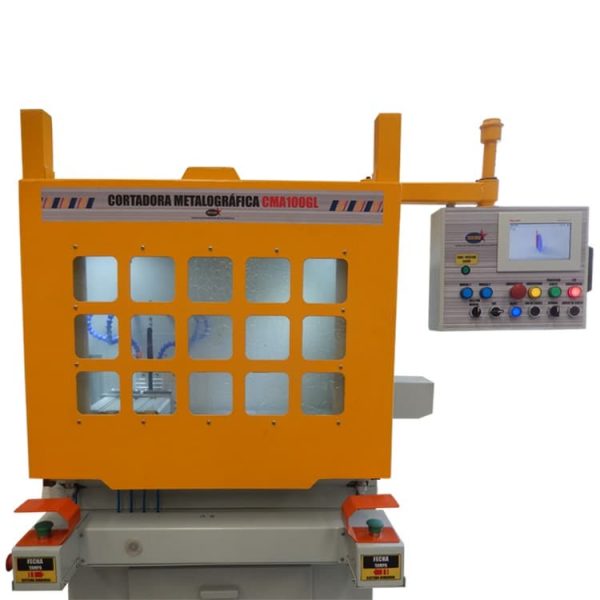

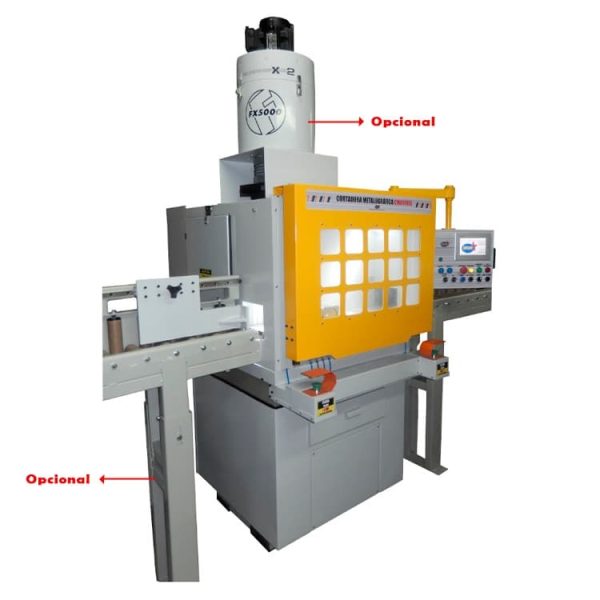

CORTADORA METALOGRÁFICA AUTOMÁTICA – CMA100GL

Cortadora metalográfica automática fabricada sobre base de alumínio fundido e coberta por chapa de alumínio dobrada e soldada, pintada com pintura a pó eletrostática na cor branca texturizada. Possui capacidade de corte de até Ø120 mm de diâmetro e movimentação fixa e oscilante, deslocando o disco contra a peça. O sistema de corte oscilante é importante para o corte de peças com têmpera induzida, guias e fusos lineares entre outros materiais. Sistema de morsa dupla com fechamento e abertura pneumáticos acionados por botoeiras bimanuais.

O acionamento do corte é automático, comandado por CLP de alta precisão. Os controles de velocidade de avanço do corte e rotação do disco são ajustados no painel frontal através de IHM (touchscreen) de maneira prática e precisa.

O sistema de movimentação do disco é montado com guias lineares e fusos de esfera recirculantes e motor de passo e o movimento oscilante é através de motor com redutor planetário de velocidade. Comando elétrico e eletrônico atende a norma NR12. Tampa com visor em policarbonato transparente de alta resistência para visualização do corte e proteção do operador, com sistema pneumático automático de abertura e fechamento e ainda é equipada com sensor de segurança categoria 4. O equipamento possui botão de emergência monitorado, botão reset, trava magnética, disjuntor e entrada, chave geral com travamento por cadeado e contatores redundantes conforme a NR12.

Sistema de refrigeração composto por reservatório com capacidade para 50 litros e bomba de recirculação, utilizando água com aditivo antioxidante refrigerante para evitar aquecimento excessivo, o que poderia alterar as características estruturais da amostra. Todas as partes externas e internas da cortadora e do reservatório são confeccionadas em alumínio e protegidas com pintura eletrostática a pó, oferecendo excelente resistência à corrosão.

  • Motor blindado (IP-56) de alto torque fabricado conforme norma de alta eficiência energética da ABNT;
  • Corte acionado por sistema automático comandado por CLP de alta precisão;
  • Botão “bomba” para acionamento da bomba do sistema de refrigeração.
  • Botão de emergência monitorado tipo cogumelo padrão ABNT;
  • Velocidade do disco controlada por inversor de frequência, com ajustes de 500 a 3500 RPM;

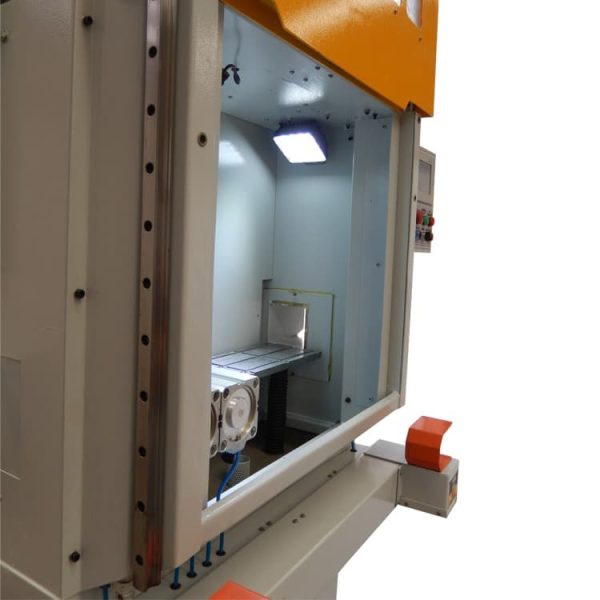

  • Iluminação interna (LED);
  • Tampa com sensor categoria 4 e trava magnética;
  • Comando elétrico de 24v, com proteção contra curto circuito, conforme as normas Nr12;

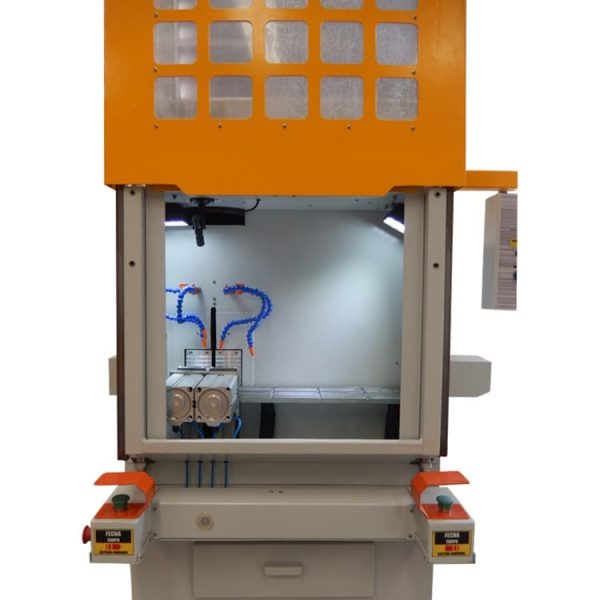

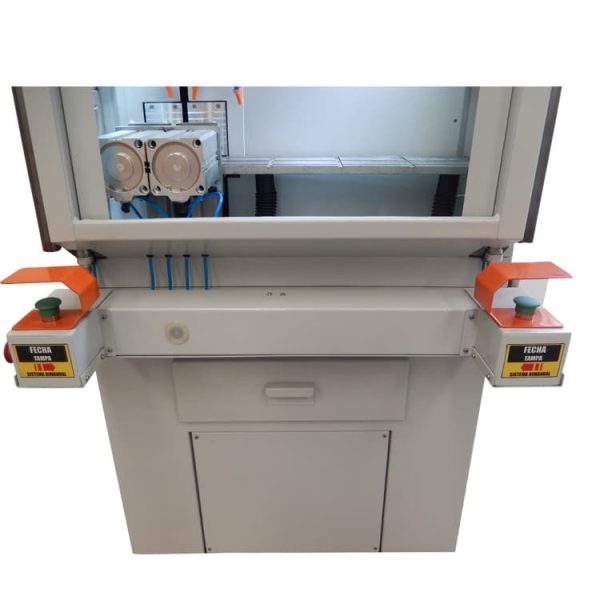

  • Sistema de morsa dupla com acionamento pneumático por botoeiras bimanuais;
  • Capacidade de corte de 0 a Ø120 mm com disco de corte abrasivo de 450×4,0x32 mm;
  • Refrigeração por sistema de bicos direcionáveis, o que proporciona a aplicação do líquido refrigerante diretamente na amostra em trabalho de corte;
  • Reservatório de 50 litros com bomba de recirculação;
  • Toda estrutura do equipamento em alumínio, protegida com pintura eletrostática a pó;
  • Chaves para troca de disco de corte;
  • Visor de policarbonato conforme norma NBR de proteção;
  • 12 (doze) meses de garantia.

Informação adicional

Peso 300 kg
Dimensões 1300 × 1000 × 2000 mm
Tensão

220/380/440 V Trifásico

Potência do Motor

7.5 CV 5520 W

Diâmetro do Corte

Ø120 mm

Medidas do Disco

450 / 4.0 / 32 mm
